Suwnica bramowa dwudźwigowa z osłoną
Opis
Dwudźwigowa suwnica bramowa z osłoną stosowana głównie przy instalacji urządzenia bez wykopu głowicy tnącej i korpusu tarczy maszyny, a także podczas podnoszenia konstrukcji z podpory tunelu podczas budowy. Zalety Stabilna wydajność, wysoka wydajność produkcji, łatwa konserwacja, górna część to obracany rozsiewacz, aby sprostać potrzebom różnych kierunków w kopaniu, z elastycznym trybem pracy, posiada doskonałe instrukcje bezpieczeństwa i urządzenia zabezpieczające przed przeciążeniem, maksymalnie w celu zapewnienia bezpieczeństwa personelu operacyjnego i sprzętu, system elektryczny przyjmuje regulację częstotliwości PLC, jest korzystne dla kontroli instytucji, projektowanie DMG, produkcja, kontrola wykonania niedawno wydane normy krajowe.
cechy
Suwnica bramowa dwudźwigowa z osłoną stosowana głównie przy instalacji urządzenia niekopowego osprzętu głowicy i korpusu tarczy, a także podczas podnoszenia podnośnika tunelowego podczas budowy.

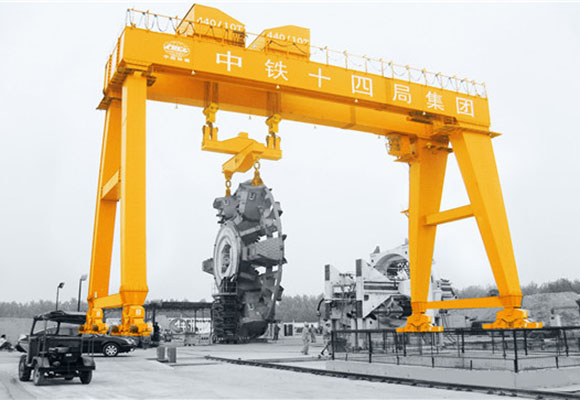

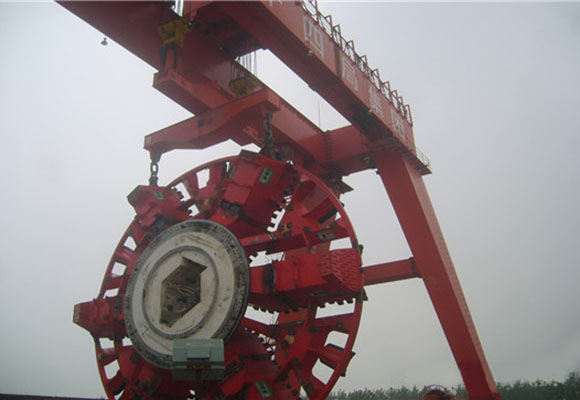

Adopt Chi z rozsiewaczem, rozsiewacz może obracać się o 360 stopni, odpowiedni dla różnych kątów instalacji głowicy tnącej.

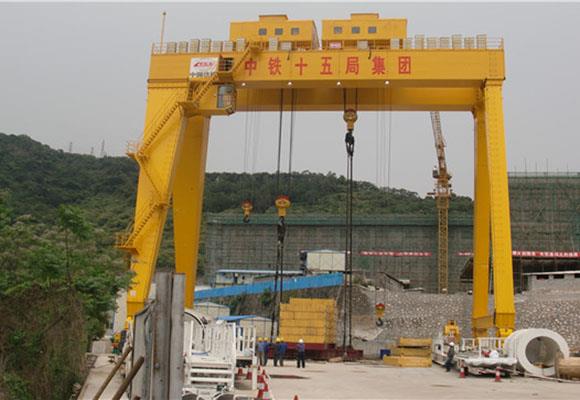

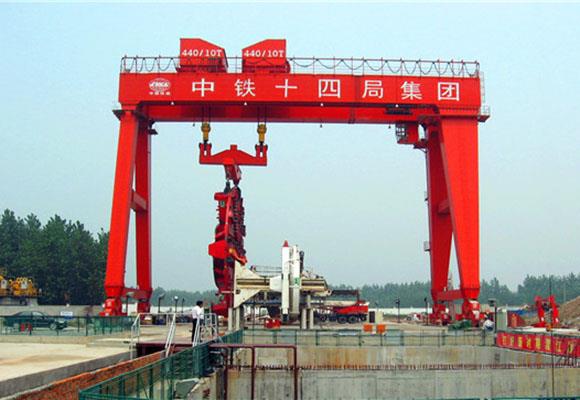

Przyjmuje podwójną strukturę wózka, dwa wózki mogą być łącznikiem, podnoszącym głowicą tnącą, może również pracować osobno, aby podnieść arkusz rury.
Podnoszenie za pomocą otwartych przekładni zębatych i oszczędność kosztów.
Źródło zasilania dźwigu jest trójfazowe, 50 Hz, 380 V;
Temperatura pracy wynosi -20 ~ + 45 stopni,
Maksymalna wilgotność względna mniejsza niż 95% (z kondensacją);
Prędkość robocza mniejsza niż 20 m / s;
Praca dźwigowa A3, A4;
Jeśli dźwig ma specjalne wymagania dotyczące warunków środowiskowych, wykonanie jest zgodne z umową zlecenia.
Specyfikacja
Pojemność | T | 400 | |
Przęsło | m | 33 | 34 |
Wysokość podnoszenia m | Główne podnoszenie | 24 (do góry szyna) 23 (dół do szyny) | 24 (do góry szyna) 23 (dół do szyny) |
Podnoszenie Aux | 22 (do góry szyna) 26 (dolna szyna) | 22 (do góry szyna) 26 (dolna szyna) | |
Prędkość podnoszenia | m / min | 0,09 ~ 0,9; 7 | |
Prędkość poruszania się wózka | m / min | 1,15-11,5 | |
Szybkość podróżowania dźwigiem | m / min | 1,6-16 | |
Max. Obciążenie koła | KN | 406 | 415 |
Szyna zalecana | Model | QU100 | |
Główny wymiar (mm) | Rozpiętość (m) | 33 | 34 |
Odległość bazowa żurawia | W | 4500 | |
Szerokość żurawia | b | 14000 | |
Ogranicz ograniczenia w lewo | S1 | 2500 | |
Ogranicz ograniczenia w lewo | S2 | 3500 | |
| Pojemność | T | 200 + 200 | |
Przęsło | m | 33 | 34 |
Wysokość podnoszenia | m | 48 (do szyny 24l) (down rail24l) | |
Prędkość podnoszenia | m / min | 0,09 ~ 0,9; 7 | |
Prędkość poruszania się wózka | m / min | 1,15-11,5 | |
Szybkość podróżowania dźwigiem | m / min | 1,6-16 | |
Max. Obciążenie koła | KN | 405 | 410 |
Szyna zalecana | Model | QU100 | |
Całkowita moc silnika | kw | 241 | |
Główny wymiar (mm) | Rozpiętość (m) | 33 | 34 |
Odległość bazowa żurawia | W | 14000 | |
Szerokość żurawia | b | 22800 | |
Ogranicz ograniczenia w lewo | S1 | 2500 | |
Ogranicz prawo do haka | S2 | 3500 | |
| Pojemność | T | 100 + 100 | |
Przęsło | m | 33 | 34 |
Wysokość podnoszenia | m | 1500 + 21000 | |
Prędkość podnoszenia | m / min | 0.3-3-6 | |
Prędkość poruszania się wózka | m / min | 2,5-25 | |
Szybkość podróżowania dźwigiem | m / min | 2-20 | |
Max. Obciążenie koła | KN | 270 | 290 |
Szyna zalecana | Model | QU80 | |
Całkowita moc silnika | kw | 225 | |
Główny wymiar (mm) | Rozpiętość (m) | 33 | 34 |
Odległość bazowa żurawia | W | 12000 | |
Szerokość żurawia | b | 19038 | |
Ogranicz ograniczenia w lewo | S1 | 2500 | |
Ogranicz prawo do haka | S2 | 2500 | |
| Pojemność | T | 100 | ||
Przęsło | m | 20 | 22 | 24 |
Wysokość podnoszenia | m | 9800 + 30000 | ||
Prędkość podnoszenia | m / min | 0,37-3,7-6 | ||
Prędkość poruszania się wózka | m / min | 0,5-25 | ||
Szybkość podróżowania dźwigiem | m / min | 1,4-14 | ||
Max. Obciążenie koła | KN | 230 | 235 | 240 |
Szyna zalecana | Model | QU80 | ||
Całkowita moc silnika | kw | 145 | ||
Główny wymiar (mm) | Rozpiętość (m) | 20 | 22 | 24 |
Odległość bazowa żurawia | W | 10700 | ||
Szerokość żurawia | b | 16380 | ||
Ogranicz ograniczenia w lewo | S1 | 1750 | ||
Ogranicz prawo do haka | S2 | 1900 | ||
| Pojemność | T | 130 | ||
Przęsło | m | 20 | 22 | 24 |
Wysokość podnoszenia | m | 9800 + 30000 | ||
Prędkość podnoszenia | m / min | 0,37-3,7-6 | ||
Prędkość poruszania się wózka | m / min | 0,5-25 | ||
Szybkość podróżowania dźwigiem | m / min | 1,4-14 | ||
Max. Obciążenie koła | KN | 270 | 275 | 280 |
Szyna zalecana | Model | QU80 | ||
Całkowita moc silnika | kw | 145 | ||
Główny wymiar (mm) | Rozpiętość (m) | 20 | 22 | 24 |
Odległość bazowa żurawia | W | 10700 | ||
Szerokość żurawia | b | 16180 | ||
Ogranicz ograniczenia w lewo | S1 | 1750 | ||
Ogranicz prawo do haka | S2 | 1900 | ||
