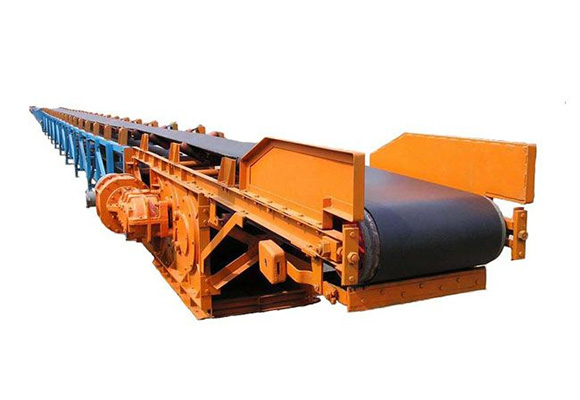

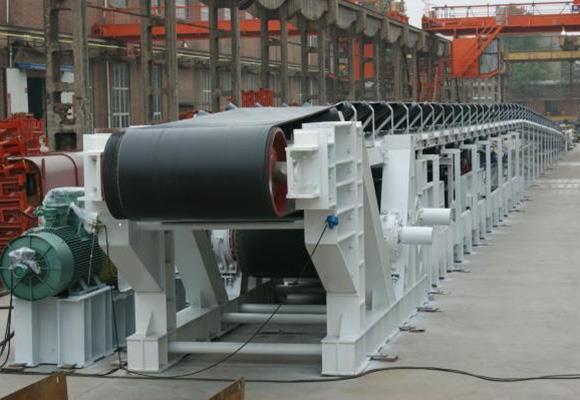

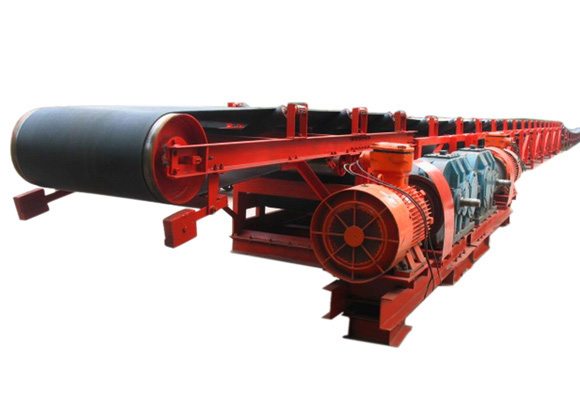

Przenośnik taśmowy z przedłużeniem
Opis
Przenośnik taśmowy o wydłużonym przebiegu jest wykorzystywany głównie do transportu poprzecznego na obszernej zmechanizowanej powierzchni wydobywczej, która w międzyczasie nadaje się do transportu krzyżowego i transportu konstrukcji jezdni na ogólnej powierzchni górniczej. Gdy wspomniany przenośnik jest używany do transportu poprzecznego, skrobak powinien znajdować się na swoim po-siedzeniu, aby połączyć się z maszyną transportową na powierzchni roboczej; Podczas transportu konstrukcji jezdnej zostanie dostarczona maszyna do przenoszenia taśmy, która połączy się z kombajnem na swoim aftersorze.
Struktura Zasada:
1. Głowica maszyny
2. Akumulator taśmowy
3. Ruchomy stojak rolkowy
4. Przekierowanie stojaka na butle
5. Wciągarka trakcyjna
6. Lina stalowa
7. Lina stalowa trakcyjna
8. Prowadzić stojak na butle
9. Ogon
10. Kierunek przekierowania
cechy
1. Akumulator taśmowy może przedłużyć lub skrócić maszynę, aby skutecznie zwiększyć przepustowość transportową i przyspieszyć postój i tunelowanie.
2. Maszyna ruchoma nakłada szybko odłączany wspornik, który nie ma śruby do połączenia, co ma następujące zalety, takie jak prosta konstrukcja, wygodny montaż i demontaż, mała pracochłonność i krótki czas działania.
3. Urządzenie napinające taśmę, które jest zainstalowane na maszynie, powinno być napięte dużym skokiem za pomocą wciągarki elektrycznej.
Specyfikacja
Model | Szerokość pasma (mm) | Zdolność transportowa (t / h) | Moc (KW) |
DSJ65 / 15/2 × 22 | 650 | 150 | 2 × 22 |
DSJ80 / 40/2 × 40 | 800 | 400 | 2 × 40 |
DSJ80 / 40/2 × 55 | 800 | 400 | 2 × 55 |
DSJ80 / 40/2 x 75 | 800 | 400 | 2 × 75 |
DSJ100 / 63/2 × 160 | 1000 | 630 | 2 × 160 |
DSJ100 / 80/2 × 160 | 1000 | 800 | 2 × 160 |
DSJ100 / 63/2 × 75 | 1000 | 630 | 2 × 75 |
DSJ120 / 120/2 × 220 | 1200 | 1200 | 2 × 220 |
DSJ120 / 150/2 × 250 | 1200 | 1500 | 2 × 250 |
DSJ120 / 150/3 × 315 | 1200 | 1500 | 3 × 315 |
DSJ140 / 250/3 × 400 | 1200 | 2500 | 3 × 400 |
DSJ160 / 250/3 × 500 | 1200 | 2500 | 3 × 500 |
