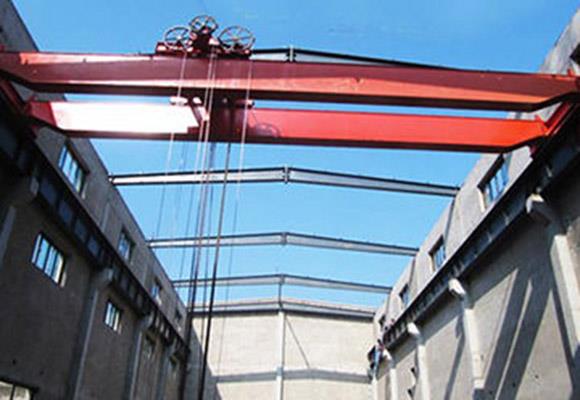

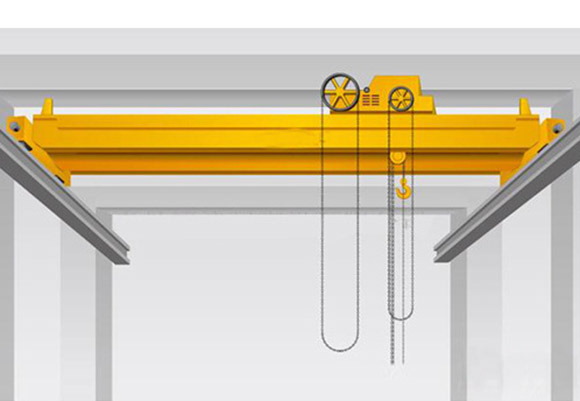

Obsługiwany ręcznie dźwigar dwudźwigarowy
Opis
Ręczny żuraw dwurzędowy jest małym typem żurawia, nadającym się do instalacji urządzeń fabrycznych, konserwacji i miejsc pracy bez zasilania elektrycznego.

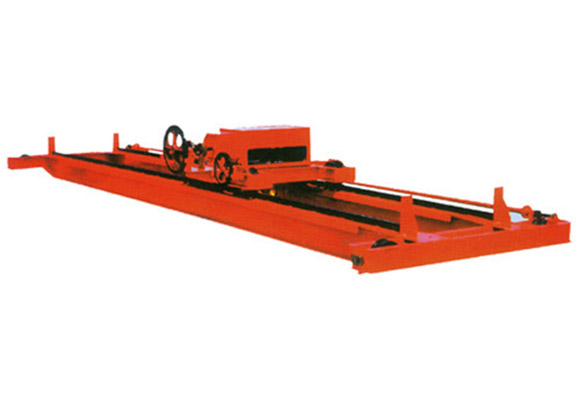

Obsługa ręczna żuraw dwu dźwigarowy składa się z mostu, wózka napędowego i ręcznego samochodu jednoszynowego oraz innych głównych części.
Podnosi wagę od 1 tony do 40 ton, roboczą jest A1-A3 (lekka).
cechy
Wydajność z niezawodnością
Elastyczność z aplikacją
Łatwa obsługa
Łatwa konserwacja
Dane techniczne
Pojemność | T | 32 / 5,50 / 10 | ||||||||
Przęsło | m | 10.5 | 13.5 | 16,5 | 19,5 | 22,5 | 25,5 | 28,5 | 31,5 | |
Wysokość podnoszenia | m | 16/18 | ||||||||
Prędkość podnoszenia | m / min | 15.6 | ||||||||
Wózek 聽 Prędkość jazdy | m / min | 3,36-3,6,21,9-29 | ||||||||
Dźwig 聽 prędkość poruszania się | m / min | 92,7 | 93,7 | 86,5 | ||||||
Waga całkowita | kg | 15406 | 17290 | 20020 | 21724 | 24213 | 28579 | 31970 | 35389 | |
Max. Obciążenie koła | KN | 104 | 111 | 120 | 125 | 132 | 144 | 152 | 162 | |
Szyna zalecana | Model | 43 kg / m | ||||||||
Całkowita moc silnika | kw | 27,8 | 31.8 | |||||||

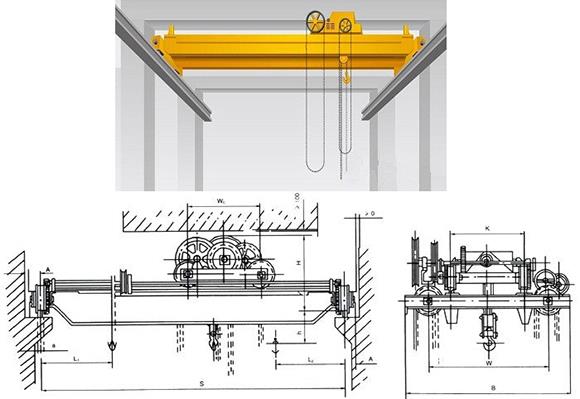

Główny wymiar (mm) | Rozpiętość (m) | 10.5 | 13.5 | 16,5 | 19,5 | 22,5 | 25,5 | 28,5 | 31,5 | |
Szyna prowadząca do blatu dźwigu | H | 1750 | 1840 | |||||||
Górna część szyny do zaczepienia | H4 | 55 | 5 | |||||||
Odległość bazowa żurawia | W | 5140 | 5334 | 5940 | ||||||
Szerokość żurawia | b | 3450 | 4400 | |||||||
Odległość między kolejkami trolejbusów | K | 1400 | ||||||||
Ogranicz ograniczenia w lewo | S1 | 800 | ||||||||
Ogranicz prawo do haka | S2 | 1250 | ||||||||
