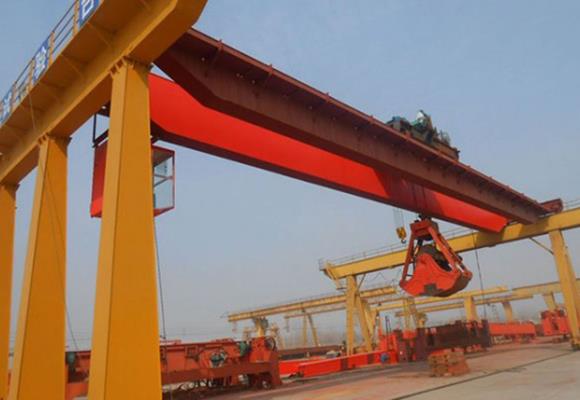

Dźwigar dwudźwigarowy z chwytem
Opis

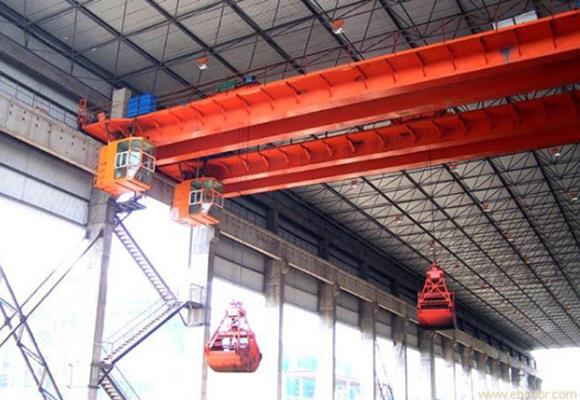

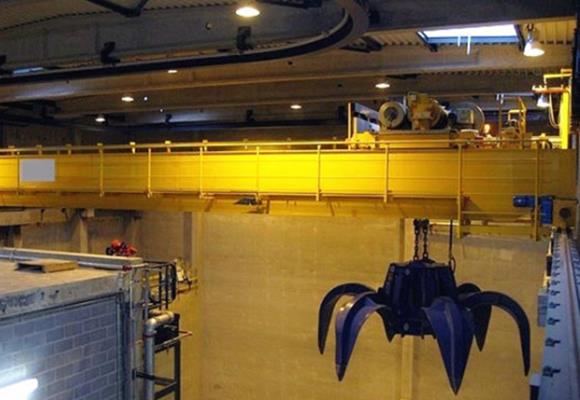

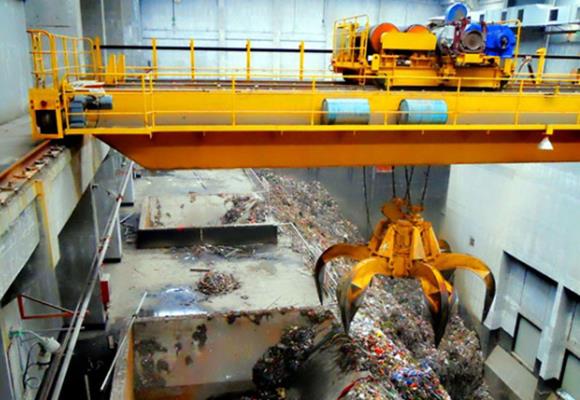

Żuraw suwnicowy QZ z chwytakiem jest szeroko stosowany przy załadunku towarów w porcie, fabryce, warsztacie, elektrowni, hucie stali, cementowni, przemyśle odpadów odnawialnych.
Obowiązek pracy jest ciężki. Klasyfikacja grupowa żurawia to A6, A7, A8.
Kierunek drzwi peronu do czaszy kierowcy to: strona, koniec i góra.
Udźwig obejmuje ciężar chwytaka.
Kierunek otwierania chwytaka obejmuje równoległość z belką i hydrauliką z belką, ten typ jest typu hydraulicznego.

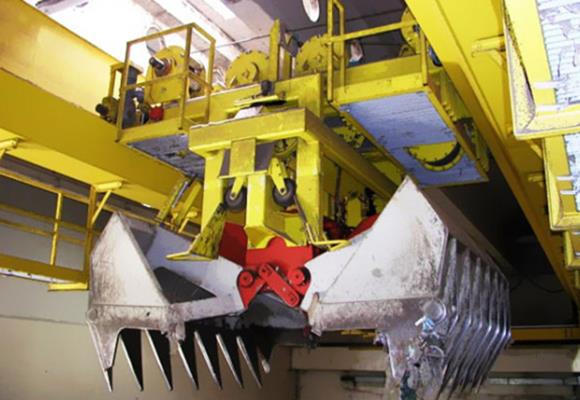

Żuraw chwytakowy obejmuje belkę główną, wózek podnoszący, koło, hak, koło pasowe, elektrykę, chwytak.
cechy
1. Dostosuj się do trudnych warunków pracy: wysoka temperatura, wilgotność, więcej zanieczyszczeń i korozja gazów.
2. Obciążenie pracą ciężką: średnio 8000 godzin pracy rocznie, wysoka obciążalność, wysoka częstotliwość pracy.
3. Niezawodna praca: mniej nieudana, gwarancja płynnej produkcji.
Dane techniczne
Pojemność | T | 32 / 5,50 / 10 | |||||||
Przęsło | m | 10.5 | 13.5 | 16,5 | 19,5 | 22,5 | 25,5 | 28,5 | 31,5 |
Wysokość podnoszenia | m | 16/18 | |||||||
Prędkość podnoszenia | m / min | 15.6 | |||||||
Prędkość poruszania się wózka | m / min | 3,36-3,6,21,9-29 | |||||||
Szybkość podróżowania dźwigiem | m / min | 92,7 | 93,7 | 86,5 | |||||
Waga całkowita | kg | 15406 | 17290 | 20020 | 21724 | 24213 | 28579 | 31970 | 35389 |
Max. Obciążenie koła | KN | 104 | 111 | 120 | 125 | 132 | 144 | 152 | 162 |
Szyna zalecana | Model | 43 kg / m | |||||||
Całkowita moc silnika | kw | 27,8 | 31.8 | ||||||
Główny wymiar (mm) | Rozpiętość (m) | 10.5 | 13.5 | 16,5 | 19,5 | 22,5 | 25,5 | 28,5 | 31,5 |
Szyna prowadząca do blatu dźwigu | H | 1750 | 1840 | ||||||
Górna część szyny do zaczepienia | H4 | 55 | 5 | ||||||
Odległość bazowa żurawia | W | 5140 | 5334 | 5940 | |||||
Szerokość żurawia | b | 3450 | 4400 | ||||||
Odległość między kolejkami trolejbusów | K | 1400 | |||||||
Ogranicz ograniczenia w lewo | S1 | 800 | |||||||
Ogranicz prawo do haka | S2 | 1250 | |||||||
