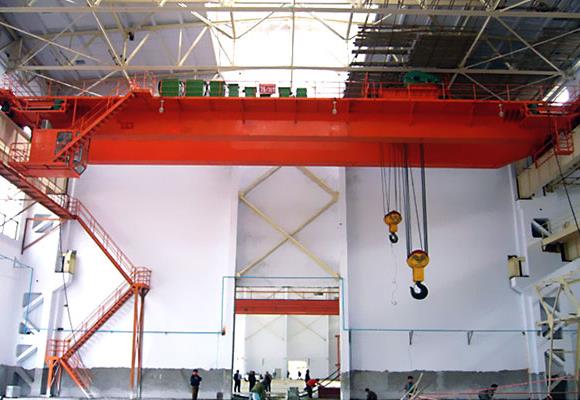

Dźwig napowietrzny przeciwwybuchowy

Dźwig napowietrzny przeciwwybuchowy

Opis

Dźwignik wózkowy z zabezpieczeniem przeciwwybuchowym spełnia normy określone w GB3836.2-2000 Przeciwwybuchowy osprzęt elektryczny pracujący w środowisku gazów wybuchowych Część 2: Żaroodporny dźwig. Dźwig uzyskał certyfikat przeciwwybuchowy po zdaniu egzaminów przez jednostki wyznaczone przez rząd w celu przetestowania produktów przeciwwybuchowych. Znakami przeciwwybuchowymi są odpowiednio ExdⅡCT4.

Ten produkt jest odpowiedni dla obszarów, w których wybuch, transmisja nie jest wyższa niż ⅡB lub ⅡC, a grupa temperatur zapłonu łatwopalnego gazu lub mieszanki wybuchowej pary i gazu nie jest niższa niż T4. Dotyczy stref niebezpiecznych: strefa 1 i strefa 2 (szczegóły w GB3836.1-2000).

Ten produkt jest ogólnie kontrolowany na ziemi, ale kontrola z kabiny kierowcy jest również dozwolona. Klasa robocza jest pośrednia.

Dane techniczne

Pojemność	T	5
Przęsło	m	10.5	13.5	16,5	19,5	22,5	25,5	28,5	31,5
Wysokość podnoszenia	m	16m
Prędkość podnoszenia	m / min	15.5
Prędkość poruszania się wózka	m / min	19,6 (14,6)
Szybkość podróżowania dźwigiem	m / min	22,3 (12)
Waga całkowita	kg	12700	14200	16100	18600	21000	25400	28500	31400
Max. Obciążenie koła	KN	72	78	84	92	97	109	117	124
Szyna zalecana	Model	43 kg / m
Całkowita moc silnika	kw	10
Główny wymiar (mm)	Rozpiętość (m)	10.5	13.5	16,5	19,5	22,5	25,5	28,5	31,5
Szyna prowadząca do blatu dźwigu	H	1763
Górna część szyny do zaczepienia	H4	71
Odległość bazowa żurawia	W	3400			3550		5000
Szerokość żurawia	b	5054			5204		5948
Odległość między kolejkami trolejbusów	K	1400
Ogranicz ograniczenia w lewo	S1	800
Ogranicz prawo do haka	S2	1250

Pojemność	T	10
Przęsło	m	10.5	13.5	16,5	19,5	22,5	25,5	28,5	31,5
Wysokość podnoszenia	m	16m
Prędkość podnoszenia	m / min	15.5
Prędkość poruszania się wózka	m / min	20,5 (14,6)
Szybkość podróżowania dźwigiem	m / min	22,3 (12)					19 (14.5)
Waga całkowita	kg	14300	16100	18900	20600	23200	27600	31000	34400
Max. Obciążenie koła	KN	101	108	117	122	126	135	144	152
Szyna zalecana	Model	43 kg / m
Całkowita moc silnika	kw	15.5
Główny wymiar (mm)	Rozpiętość (m)	10.5	13.5	16,5	19,5	22,5	25,5	28,5	31,5
Szyna prowadząca do blatu dźwigu	H	1800
Górna część szyny do zaczepienia	H4	602/552
Odległość bazowa żurawia	W	4050					5000
Szerokość żurawia	b	5704			5882		5948
Odległość między kolejkami trolejbusów	K	2000
Ogranicz ograniczenia w lewo	S1	1050
Ogranicz prawo do haka	S2	1300

Pojemność	T	16 / 3.2
Przęsło	m	10.5	13.5	16,5	19,5	22,5	25,5	28,5	31,5
Wysokość podnoszenia	mama	16m / 18m
Prędkość podnoszenia	m / min	15.5
Prędkość poruszania się wózka	m / min	20,5 (13)
Szybkość podróżowania dźwigiem	m / min	19 (14.5)					17 (14,5)
Waga całkowita	kg	19100	20300	23400	26400	28800	33100	36300	39400
Max. Obciążenie koła	KN	138	146	152	166	173	185	194	203
Szyna zalecana	Model	43 kg / m
Całkowita moc silnika	kw	23,9 (23,2)
Główny wymiar (mm)	Rozpiętość (m)	10.5	13.5	16,5	19,5	22,5	25,5	28,5	31,5
Szyna prowadząca do blatu dźwigu	H	2043/2043
Górna część szyny do zaczepienia	H4	860/780
Odległość bazowa żurawia	W	4000			4100		5000
Szerokość żurawia	b	5864			5928		6438
Odległość między kolejkami trolejbusów	K	2000
Ogranicz ograniczenia w lewo	S1 / S2	1040/1850
Ogranicz prawo do haka	S3 / S4	1500/2310

Pojemność	T	20/5
Przęsło	m	10.5	13.5	16,5	19,5	22,5	25,5	28,5	31,5
Wysokość podnoszenia	mama	12m / 14m
Prędkość podnoszenia	m / min	15.5
Prędkość poruszania się wózka	m / min	20,5 (14,6)
Szybkość podróżowania dźwigiem	m / min	19 (14.5)					17 (14,5)
Waga całkowita	kg	19900	21300	23500	27700	30300	34600	38300	41500
Max. Obciążenie koła	KN	160	167	176	189	197	209	220	229
Szyna zalecana	Model	43 kg / m
Całkowita moc silnika	kw	25,7 (25)
Główny wymiar (mm)	Rozpiętość (m)	10.5	13.5	16,5	19,5	22,5	25,5	28,5	31,5
Szyna prowadząca do blatu dźwigu	H	2045/2045
Górna część szyny do zaczepienia	H4	858/858
Odległość bazowa żurawia	W	4000			4100		5000
Szerokość żurawia	b	5864			5928		6438
Odległość między kolejkami trolejbusów	K	2000
Ogranicz ograniczenia w lewo	S1 / S2	1030/1930
Ogranicz prawo do haka	S3 / S4	1420/2320

Pojemność	T	32/5
Przęsło	m	10.5	13.5	16,5	19,5	22,5	25,5	28,5	31,5
Wysokość podnoszenia	mama	16m / 18m
Prędkość podnoszenia	m / min	15.5
Prędkość poruszania się wózka	m / min	20 (12.3)
Szybkość podróżowania dźwigiem	m / min	17 (14,5)					19,4 (14,5)
Waga całkowita	kg	26900	28600	32100	35500	39800	44900	49200	52700
Max. Obciążenie koła	KN	234	248	260	275	287	303	314	325
Szyna zalecana	Model	43 kg / m
Całkowita moc silnika	kw	42,2 (40,7)			43,6 (40,7)
Główny wymiar (mm)	Rozpiętość (m)	10.5	13.5	16,5	19,5	22,5	25,5	28,5	31,5
Szyna prowadząca do blatu dźwigu	H	2230
Górna część szyny do zaczepienia	H4	800
Odległość bazowa żurawia	W	4650			4700		5000
Szerokość żurawia	b	6478			6628		6928
Odległość między kolejkami trolejbusów	K	2500
Ogranicz ograniczenia w lewo	S1 / S2	1070/2050
Ogranicz prawo do haka	S3 / S4	1700/2680

Pojemność	T	50/10
Przęsło	m	10.5	13.5	16,5	19,5	22,5	25,5	28,5	31,5
Wysokość podnoszenia	mama	12m / 16m
Prędkość podnoszenia	m / min	15.5
Prędkość poruszania się wózka	m / min	19.1 (15.3)
Szybkość podróżowania dźwigiem	m / min	19.4 (14.4)					19,3 (14,4)
Waga całkowita	kg	35300	37800	42000	46100	50100	55600	59600	64900
Max. Obciążenie koła	KN	333	354	373	385	404	421	434	450
Szyna zalecana	Model	43 kg / m
Całkowita moc silnika	kw	23,9 (23,2)
Główny wymiar (mm)	Rozpiętość (m)	10.5	13.5	16,5	19,5	22,5	25,5	28,5	31,5
Szyna prowadząca do blatu dźwigu	H	2744			2750
Górna część szyny do zaczepienia	H4	1020			1014
Odległość bazowa żurawia	W	4800					5000
Szerokość żurawia	b	6828			6858		7058
Odległość między kolejkami trolejbusów	K	2500
Ogranicz ograniczenia w lewo	S1 / S2	1005/2200
Ogranicz prawo do haka	S3 / S4	2000/3195

Pojemność	T	75/20
Przęsło	m	13.5	16,5	19,5	22,5	25,5	28,5	31,5
Wysokość podnoszenia	mama	20/22
Prędkość podnoszenia	m / min	1,86 / 4,2
Prędkość poruszania się wózka	m / min	10
Szybkość podróżowania dźwigiem	m / min	15,4, (9,88)				15,7 (9,9)
Waga całkowita	kg	26900	28600	32100	35500	39800	44900	49200
Max. Obciążenie koła	KN	219	302	314	324	333	345	356
Szyna zalecana	Model	43 kg / m
Główny wymiar (mm)	Rozpiętość (m)	13.5	16,5	19,5	22,5	25,5	28,5	31,5
Szyna prowadząca do blatu dźwigu	H	3422	3422	3426	3430	3428	3432	3434
Górna część szyny do zaczepienia	H4	1588	1588	1584	1580	1582	1578	1576
