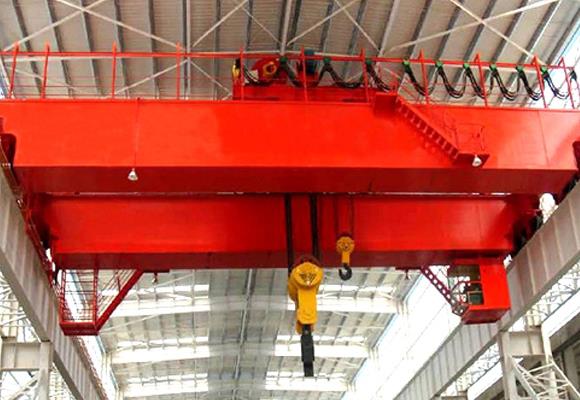

Suwnica izolacyjna
Opis
Suwnica izolacyjna typu QY jest szeroko stosowana w elektrolizingu warsztatów metalurgii metali nieżelaznych, aluminium i magnezu. Ten model żurawia składa się z ramy skrzynkowej, mechanizmu przesuwu dźwigu, wózka, sprzętu elektrycznego. Aby zapobiec prądowi sprzętu elektrycznego przez podniesione części, zagrażałoby kierowcy dźwigu podczas pracy, sprzęt izolacyjny jest ustawiony w niektórych odpowiednich pozycjach.
Posiada ponad trzy części izolacyjne chroniące prąd urządzeń elektrycznych przed zagrożeniem dla kierowcy dźwigu podczas pracy. Ten modelowy żuraw należy do ciężkich maszyn roboczych, aby zapewnić bezpieczeństwo; główny mechanizm wciągający jest dopasowany do podwójnych hamulców.
cechy
1. Trzy części są izolowane, aby zapewnić bezpieczeństwo haka, koła pasowego, mechanizmu podnoszącego, ramy wózka i dźwigu;
2. Impedancja każdej izolacji jest nie mniejsza niż 1 mΩ przy temperaturze 20 ℃ ~ 25 ℃ temperatury pokojowej i wilgotności ≦ 85%.
Dane techniczne
Pojemność | T | 32 / 5,50 / 10 | ||||||||||
Przęsło | m | 10.5 | 13.5 | 16,5 | 19,5 | 22,5 | 25,5 | 28,5 | 31,5 | |||
Wysokość podnoszenia | m | 16/18 | ||||||||||
Prędkość podnoszenia | m / min | 15.6 | ||||||||||
Prędkość poruszania się wózka | m / min | 3,36-3,6,21,9-29 | ||||||||||
Szybkość podróżowania dźwigiem | m / min | 92,7 | 93,7 | 86,5 | ||||||||
Waga całkowita | kg | 15406 | 17290 | 20020 | 21724 | 24213 | 28579 | 31970 | 35389 | |||
Max. Obciążenie koła | KN | 104 | 111 | 120 | 125 | 132 | 144 | 152 | 162 | |||
Szyna zalecana | Model | 43 kg / m | ||||||||||
Całkowita moc silnika | kw | 27,8 | 31.8 | |||||||||
Główny wymiar (mm) | Rozpiętość (m) | 10.5 | 13.5 | 16,5 | 19,5 | 22,5 | 25,5 | 28,5 | 31,5 | |||
Szyna prowadząca do blatu dźwigu | H | 1750 | 1840 | |||||||||
Górna część szyny do zaczepienia | H4 | 55 | 5 | |||||||||
Odległość bazowa żurawia | W | 5140 | 5334 | 5940 | ||||||||
Szerokość żurawia | b | 3450 | 4400 | |||||||||
Odległość między kolejkami trolejbusów | K | 1400 | ||||||||||
Ogranicz ograniczenia w lewo | S1 | 800 | ||||||||||
Ogranicz prawo do haka | S2 | 1250 | ||||||||||
