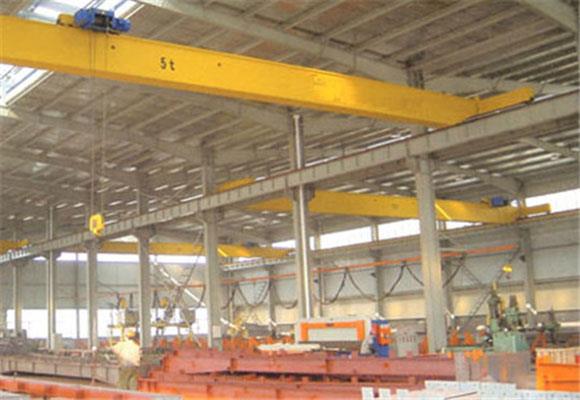

Żuraw mostowy o niskim prześwicie
Opis
Żuraw mostowy o małej wysokości Pojedynczy dźwigar składa się ze spawania wiązarskiego za pomocą stalowej płyty i I-stali, końcowego dźwigara, wciągnika elektrycznego i mechanizmu przesuwu. Wciągnik elektryczny biegnie wzdłuż dolnego kołnierza ze stali I dźwigara, aby dokonać podnoszenia przedmiotu. Charakteryzuje się lekką strukturą oraz łatwą instalacją i konserwacją i jest szeroko stosowany w różnych miejscach do podnoszenia, takich jak fabryki, magazyny i składy materiałów. Zabronione jest używanie w środowisku z łatwopalnymi, wybuchowymi i żrącymi mediami.
Niskoprofilowy dźwigar jednodźwigarowy przeznaczony do warsztatów o niskim prześwicie. Różnica między nimi to sposób działania elektrycznego wciągnika. Podnośnik elektryczny dźwigu mostowego o niskim prześwicie dźwigien pracuje na dolnej płycie kołnierza dźwigara, a elektryczny dźwig wieżowy z pojedynczym dźwigarem biegnie z jednej strony dźwigara, co zwiększa przestrzeń roboczą haka i zmniejsza wysokość warsztatu koszt.
Jeśli twój warsztat jest wąski lub niewystarczająco wysoki, wybierz ten rodzaj żurawia!
Specyfikacja
Pojemność | T | 3 | ||||||
Przęsło | m | 7.5 | 11.5 | 14.5 | 17,5 | 19,5 | 22,5 | |
Wysokość podnoszenia | m | 6, 9, 12, | ||||||
Prędkość podnoszenia | m / min | 8 lub 8 / 0,8 | ||||||
Szybkość jazdy wciągnika | m / min | 20, 30 | ||||||
Szybkość podróżowania dźwigiem | m / min | 20 | 30 | |||||
Waga całkowita | kg | 2705 | 3519 | 4278 | 5066 | 5422 | 6877 | |
Max. Obciążenie koła | KN | 20.1 | 23,38 | 24,51 | 28,05 | 29.02 | 32,93 | |
Szyna zalecana | Model | 24 kg / m | ||||||
Całkowita moc silnika | kw | 4.9 | ||||||
Główny wymiar (mm) | Rozpiętość (m) | 7.5 | 11.5 | 14.5 | 17,5 | 19,5 | 22,5 | |
Szyna prowadząca do blatu dźwigu | H | 1065 | 1130 | 1180 | 1230 | 1300 | ||
Górna część szyny do zaczepienia | H4 | -130 | -65 | -15 | 35 | 105 | ||
Odległość bazowa żurawia | W | 2500 | 3000 | 3500 | ||||
Szerokość żurawia | b | 3000 | 3500 | 4000 | ||||
Ogranicz ograniczenia w lewo | S1 | 1413 | ||||||
Ogranicz prawo do haka | S2 | 1496 | ||||||
Pojemność | T | 5 | ||||||
Przęsło | m | 7.5 | 11.5 | 14.5 | 17,5 | 19,5 | 22,5 | |
Wysokość podnoszenia | m | 6, 9, 12, | ||||||
Prędkość podnoszenia | m / min | 8 lub 8 / 0,8 | ||||||
Szybkość jazdy wciągnika | m / min | 20, 30 | ||||||
Szybkość podróżowania dźwigiem | m / min | 20 | 30 | |||||
Waga całkowita | kg | 3175 | 4000 | 4366 | 6066 | 6514 | 7507 | |
Max. Obciążenie koła | KN | 29,7 | 33,7 | 36,47 | 40,13 | 41,49 | 44,27 | |
Szyna zalecana | Model | 24 kg / m | ||||||
Całkowita moc silnika | kw | 8.3 | ||||||
Główny wymiar (mm) | Rozpiętość (m) | 7.5 | 11.5 | 14.5 | 17,5 | 19,5 | 22,5 | |
Szyna prowadząca do blatu dźwigu | H | 1170 | 1255 | 1280 | 1360 | 1410 | ||
Górna część szyny do zaczepienia | H4 | -175 | -90 | -65 | 15 | 65 | ||
Odległość bazowa żurawia | W | 2500 | 3000 | 3500 | ||||
Szerokość żurawia | b | 3000 | 3500 | 4000 | ||||
Ogranicz ograniczenia w lewo | S1 | 1405 | ||||||
Ogranicz prawo do haka | S2 | 1496 | ||||||
Pojemność | T | 10 | ||||||
Przęsło | m | 7.5 | 11.5 | 14.5 | 17,5 | 19,5 | 22,5 | |
Wysokość podnoszenia | m | 6, 9, 12, | ||||||
Prędkość podnoszenia | m / min | 8 lub 8 / 0,8 | ||||||
Szybkość jazdy wciągnika | m / min | 20, 30 | ||||||
Szybkość podróżowania dźwigiem | m / min | 20 | 30 | |||||
Waga całkowita | kg | 4047 | 5378 | 6542 | 7741 | 8312 | 9804 | |
Max. Obciążenie koła | KN | 49,78 | 57,88 | 62,64 | 66,83 | 68,83 | 73.2 | |
Szyna zalecana | Model | 24 kg / m | ||||||
Całkowita moc silnika | kw | 13.8 | ||||||
Główny wymiar (mm) | Rozpiętość (m) | 7.5 | 11.5 | 14.5 | 17,5 | 19,5 | 22,5 | |
Szyna prowadząca do blatu dźwigu | H | 1075 | 1195 | 1305 | 1385 | 1475 | ||
Górna część szyny do zaczepienia | H4 | -175 | -90 | -65 | 15 | 65 | ||
Odległość bazowa żurawia | W | 2500 | 3000 | 3500 | ||||
Szerokość żurawia | b | 3000 | 3500 | 4000 | ||||
Ogranicz ograniczenia w lewo | S1 | 1840 | ||||||
Ogranicz prawo do haka | S2 | 1840 | ||||||
