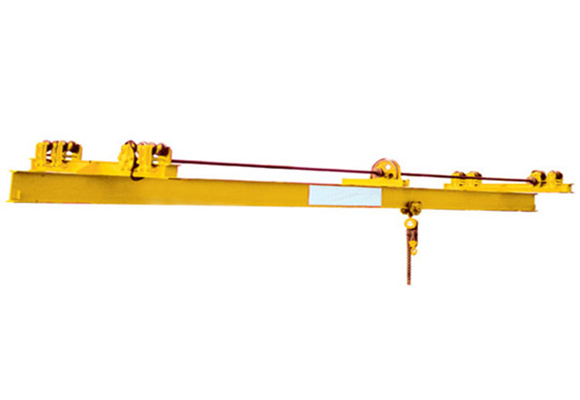

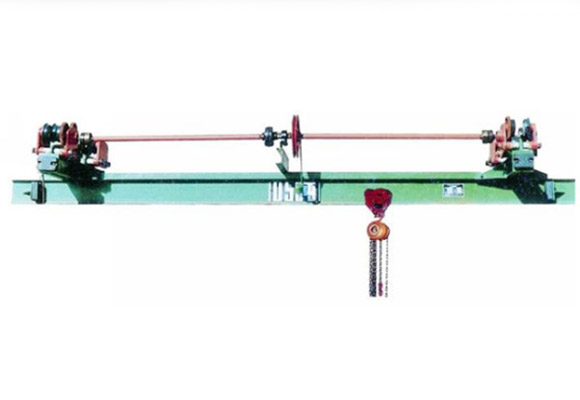

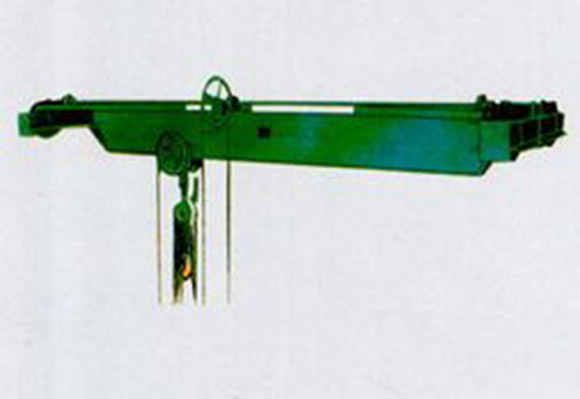

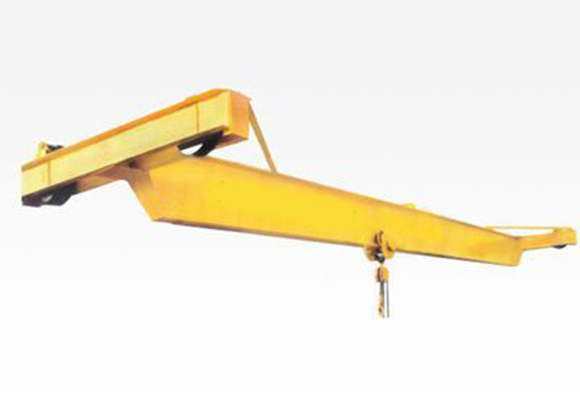

Ręcznie obsługiwany suwnica z pojedynczym dźwigarem
Opis
Żuraw suwnicowy z napędem ręcznym model SL to dźwigar ręczny pojedynczy dźwigar, wszystkie ruchy są napędzane ręcznie, jest używany w miejscu, w którym nie ma źródła zasilania.
Ta suwnica (żuraw mostowy) charakteryzuje się bardziej sensowną konstrukcją i stalą o wyższej wytrzymałości jako całości, belka główna jest wykonana belką dwuteową lub skrzynkową stalową, wózki końcowe wykonano belką typu C.
Ta suwnica (żuraw mostowy) jest używana wraz z wciągnikiem łańcuchowym jako kompletny zestaw.
Pojemność od 1 tony do 10 ton. Rozpiętość od 5 m do 14 m, klasa robocza to A1-A3. Temperatura pracy od -25 do +42 stopni Celsjusza.
Dźwig ten nie może być używany w środowisku łatwopalnym, wybuchowym i powodującym korozję.
Dane techniczne
Pojemność | T | 1 | |||
Przęsło | m | 5 | 9 | 12 | 14 |
Wysokość podnoszenia | m | 3-10 | |||
Prędkość poruszania się wózka | m / min | 5.3 | |||
Szybkość podróżowania dźwigiem | m / min | 5.0 | |||
Waga całkowita | Kg | 650 | 850 | 1090 | 1310 |
Max. Obciążenie koła | KN | 0,65 | 0,73 | 0,81 | 0,86 |
Główny wymiar (mm) | Rozpiętość (m) | 5 | 9 | 12 | 14 |
Szyna prowadząca do blatu dźwigu | H | 520 | |||
Górna część szyny do zaczepienia | H4 | 550 | 580 | 610 | 650 |
Odległość bazowa żurawia | W | 1200 | 1600 | ||
Szerokość żurawia | b | 1800 | 2200 | ||
Ogranicz ograniczenia w lewo | S1 | 360 | 380 | 395 | 420 |
Ogranicz prawo do haka | S2 | ||||
Pojemność | T | 2 | |||
Przęsło | m | 5 | 9 | 12 | 14 |
Wysokość podnoszenia | m | 3-10 | |||
Prędkość poruszania się wózka | m / min | 5.9 | |||
Szybkość podróżowania dźwigiem | m / min | 5.0 | |||
Waga całkowita | Kg | 700 | 870 | 1320 | 1550 |
Max. Obciążenie koła | KN | 1.13 | 1.19 | 1,29 | 1,40 |
Główny wymiar (mm) | Rozpiętość (m) | 5 | 9 | 12 | 14 |
Szyna prowadząca do blatu dźwigu | H | 520 | |||
Górna część szyny do zaczepienia | H4 | 720 | 750 | 790 | 870 |
Odległość bazowa żurawia | W | 1200 | 1600 | ||
Szerokość żurawia | b | 1800 | 2200 | ||
Ogranicz ograniczenia w lewo | S1 | 400 | 415 | 440 | 490 |
Ogranicz prawo do haka | S2 | ||||
Pojemność | T | 3 | |||
Przęsło | m | 5 | 9 | 12 | 14 |
Wysokość podnoszenia | m | 3-10 | |||
Prędkość poruszania się wózka | m / min | 4.7 | |||
Szybkość podróżowania dźwigiem | m / min | 5.0 | |||
Waga całkowita | Kg | 810 | 1200 | 1460 | 1800 |
Max. Obciążenie koła | KN | 1,61 | 1,79 | 1,87 | 1,97 |
Główny wymiar (mm) | Rozpiętość (m) | 5 | 9 | 12 | 14 |
Szyna prowadząca do blatu dźwigu | H | 520 | |||
Górna część szyny do zaczepienia | H4 | 900 | 940 | 980 | 1030 |
Odległość bazowa żurawia | W | 1200 | 1600 | ||
Szerokość żurawia | b | 1800 | 2200 | ||
Ogranicz ograniczenia w lewo | S1 | 460 | 485 | 510 | 540 |
Ogranicz prawo do haka | S2 | ||||
Pojemność | T | 5 | |||
Przęsło | m | 5 | 9 | 12 | 14 |
Wysokość podnoszenia | m | 3-10 | |||
Prędkość poruszania się wózka | m / min | 4.7 | |||
Szybkość podróżowania dźwigiem | m / min | 5.0 | |||
Waga całkowita | Kg | 960 | 1360 | 1730 | 2210 |
Max. Obciążenie koła | KN | 2.5 | 2,75 | 2,86 | 3,01 |
Główny wymiar (mm) | Rozpiętość (m) | 5 | 9 | 12 | 14 |
Szyna prowadząca do blatu dźwigu | H | 600 | |||
Górna część szyny do zaczepienia | H4 | 1210 | 1250 | 1300 | 1360 |
Odległość bazowa żurawia | W | 1200 | 1600 | ||
Szerokość żurawia | b | 1800 | 2200 | ||
Ogranicz ograniczenia w lewo | S1 | 520 | 560 | 585 | 625 |
Ogranicz prawo do haka | S2 | ||||
Pojemność | T | 10 | |||
Przęsło | m | 5 | 9 | 12 | 14 |
Wysokość podnoszenia | m | 3-10 | |||
Prędkość poruszania się wózka | m / min | 4.2 | |||
Szybkość podróżowania dźwigiem | m / min | 5.0 | |||
Waga całkowita | Kg | 1420 | 1870 | 2250 | 2830 |
Max. Obciążenie koła | KN | 4,89 | 5.29 | 5,44 | 5,65 |
Główny wymiar (mm) | Rozpiętość (m) | 5 | 9 | 12 | 14 |
Szyna prowadząca do blatu dźwigu | H | 720 | |||
Górna część szyny do zaczepienia | H4 | 1390 | 1440 | 1490 | 1550 |
Odległość bazowa żurawia | W | 1800 | |||
Szerokość żurawia | b | 2600 | |||
Ogranicz ograniczenia w lewo | S1 | 555 | 585 | 615 | 650 |
Ogranicz prawo do haka | S2 | ||||
