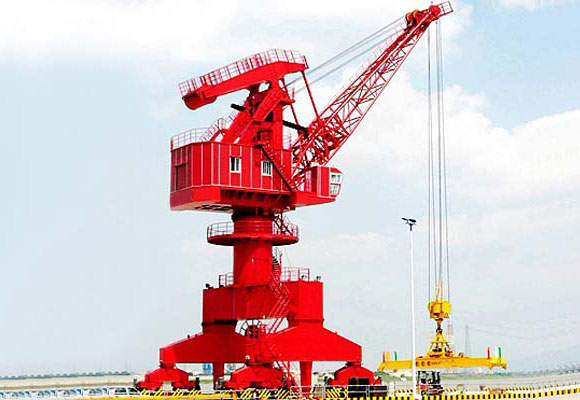

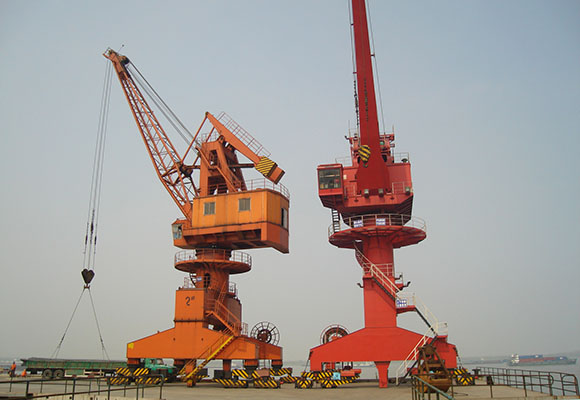

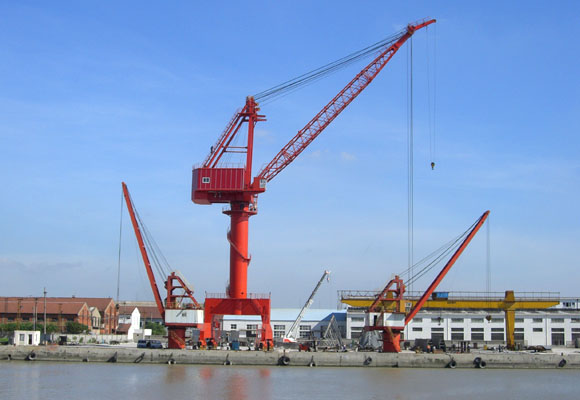

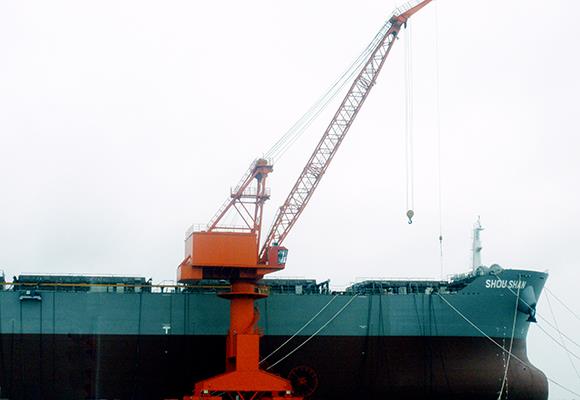

Dźwig portalowy Single Jib
Opis
Żuraw portalowy pojedynczego wysięgnika zazwyczaj obejmuje następujące elementy: stalową ramę, mechanizm podnoszący, mechanizm obrotu, mechanizm przesuwu żurawia, urządzenie rozrzucające (chwytak, rozrzutnik kontenera, magnes i hak), wyposażenie elektryczne i inne niezbędne urządzenia zapewniające bezpieczeństwo. Konstrukcje stalowe obejmują wysięgnik i ramę A, platformę obrotową i ramę gantry.
Żuraw portalowy pojedynczego wysięgnika jest wykorzystywany głównie w małych i średnich portach do załadunku i rozładunku materiałów sypkich. Mała masa i małe ciśnienie w kołach zmniejszają inwestycje i generują znaczne zyski. Przyjmuje amplitudę stojaka lub amplitudę liny (blok i sprzęt), aby osiągnąć zmienne amplitudy z obciążeniem, poziome przemieszczenie oraz obracanie lub podnoszenie w dowolnym stopniu. Współpraca amplitud sprawia, że żuraw działa płynnie i sprawnie. Można go wyposażyć w haczyki i chwytaki.
Przywoływane normy: GB17495-1998 Specyfikacja techniczna portalu portowego, specyfikacja bezpieczeństwa GB6067-85 liftequipments, standardy projektowania żurawi GB3811-2008, normy ISO, normy MES i normy JIS.
cechy
1. Zwiększono obrót i obsługę załadunku i rozładunku.
2. Wysoka wydajność pracy, kompaktowa rama,
3. Spokojny ruch, wygodna obsługa, bezpieczeństwo i niezawodność.
4. Wygodna konserwacja, ładny wygląd i tak dalej
5. Napęd dźwigu: IP54 lub IP44, izolacja poziomu F.
6. Szczególnie nadaje się do podnoszenia portu.
7. Zaprojektowany zgodnie z twoją prośbą.
Specyfikacja
Rodzaj | Czapka z daszkiem. | Podnoszenie / m | Wysokość podnoszenia / m | Przęsło* | Prędkość/ | Max | Zdolność | Statek | |||||
Max | Min | W górę | Na dół | Podnośnik m / min | Luffing | Sling | Podróżować | ||||||
BP209 | 2 | 9 | 4 | 6 | 6 | 4,5 × 4,5 | 18 | 15 | 1.3 | 15 | 40 | 22 | 200 |
BP315 | 3.2 | 15 | 5.6 | 12 | 8 | 6 × 6 | 30 | 20 | 1.5 | 15 | 80 | 42 | 500-2500 |
BP322 | 3.2 | 22 | 7 | 14 | 8 | 6 × 6 | 40 | 20 | 1.5 | 15 | 90 | 58 | 1000-3000 |
BP515 | 5 | 15 | 6 | 12 | 9 | 6 × 6 | 40 | 24 | 1.5 | 15 | 120 | 120 | 500-1500 |
BP518 | 5 | 18 | 6 | 15 | 9 | 6 × 6 | 50 | 24 | 1.7 | 15 | <> | 125 | 1000-3000 |
BP520 | 5 | 20 | 7.5 | 16 | 18 | 6 × 6 | 58 | 20 | 1.6 | 15 | 138 | 1000-3000 | |
BP522 | 5 | 22 | 8 | 15 | 12 | 10,5 × 10,5 | 50 | 20 | 1.4 | 15 | 142 | 125 | 1000-3000 |
BP525 | 5 | 25 | 9 | 20 | 10 | 6 × 7 | 46 | 22 | 1.4 | 15 | <> | 115 | 5000 |
BP1020 | Hook10 | 20 | 7 | 15 | 10 | 10,5 × 10,5 | 36 | 20 | 1.5 | 15 | 115 | 103 | 3000 |
Grab5 | |||||||||||||
BP2020 | 20 | 20 | 7 | 16 | 10 | 10,5 × 10,5 | 40 | 25 | 1.6 | 27 | 165 | 145 | 5000 |
BP-1025 | Hook10 | 25 | 8 | 20 | 12 | 10,5 × 10,5 | 50 | 48 | 1.6 | 27 | 185 | 132,8 | 5000 |
Grab5 | |||||||||||||
BP-1625 | Hook16 | 25 | 8 | 20 | 12 | 10,5 × 10,5 | 56 | 48 | 1.6 | 27 | 185 | 305 | 10000 |
Grab10 | |||||||||||||
BP-1627 | Hook16 | 27 | 10 | 22 | 15 | 10,5 × 10,5 | 56 | 50 | 1.6 | 27 | 305 | 10000 | |
Grab10 | |||||||||||||
BP-1030 | Hook10 | 30 | 11 | 25 | 15 | 10,5 × 10,5 | 56 | 48 | 1.6 | 27 | 275 | 305 | 10000 |
Grab5 | |||||||||||||
